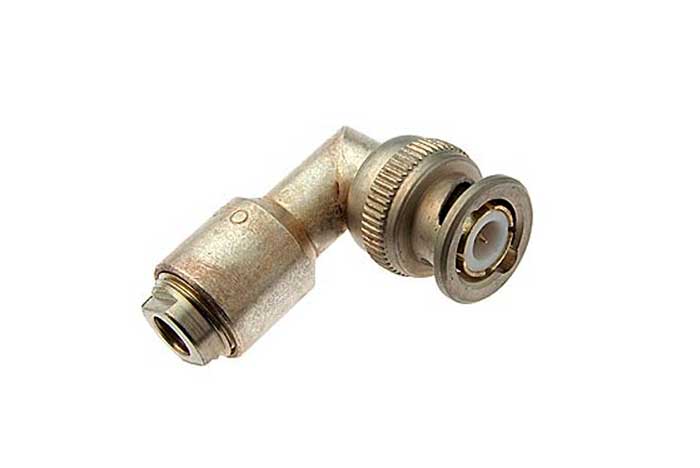

Вилка кабельная угловая СР-50-81 ПВ, СР-50-81 ФВ является радиочастотным коаксиальным соединителям с байонетным способом соединения и предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот:
- для соединителей с полиэтиленовой изоляцией до 3000 МГц,
- для соединителей с фторопластовой изоляцией - до 10000 МГц.

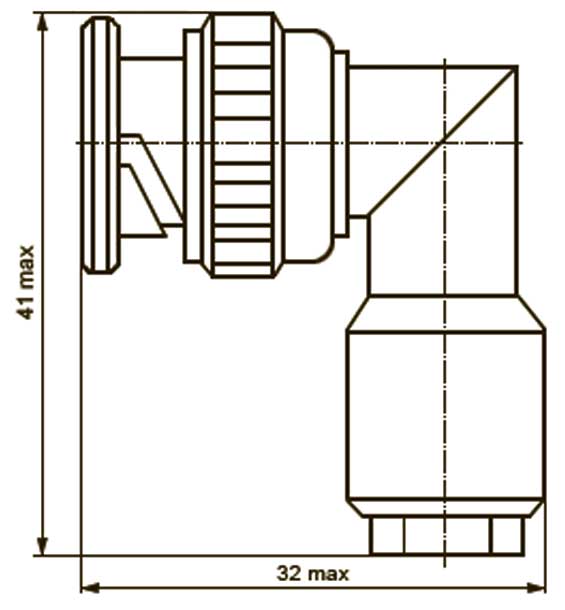

Схема - габаритные размеры вилки
Марки кабеля для подключения:
- для СР-50-81ФВ - ЖК-50-2-21, РК-50-2-22,
- для СР-50-81ПВ - ЖК-50-2-11, РК-50-2-13, РК-50-2-16.
| Рабочее напряжение (амплитудное значение), В | 500 |
| Минимальная наработка при 500 соединениях расчленениях, ч | 6000 |
| Срок хранения, лет | 20 |
| Усилие расчленения гнезда со штырем, Н (кгс) | 2,94-39,2 (0,3-4,0) |
| Содержание драгоценного металла в единице изделия,u | 0,3893 |
| Марка драгоценного метала | Ср 999,9 |
| Климатическое исполнение | В |
