Розетка РПН23-5Г2 предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 355 В и силы тока на контакт до 10 А, а также радиочастотных цепях частотой до 10000 МГц.

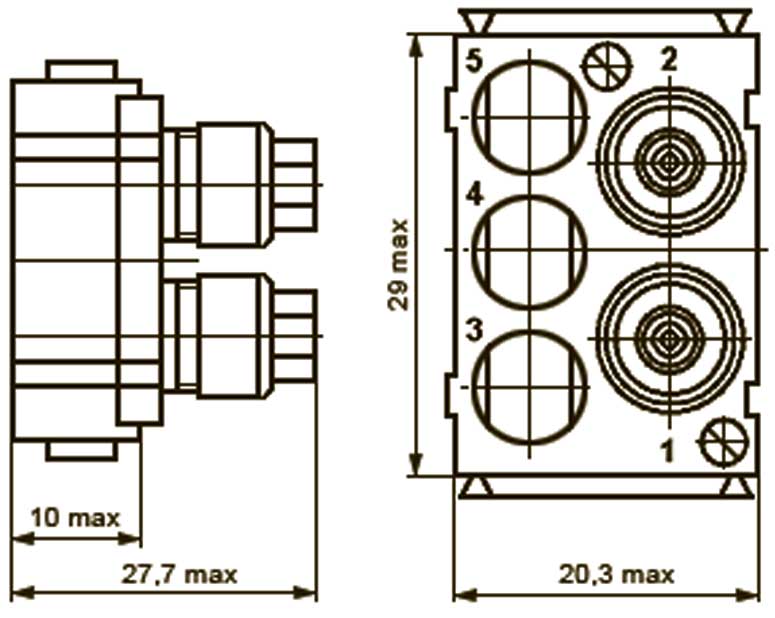

Схема - габаритные размеры розетки
| Сопротивление контактов для низкочастотных соединителей, МОм, не более | 2,5 |
| Сопротивление контактов для радиочастотных соединителей («штырь-гнездо» и «корпус-корпус»), МОм, не более | 10,0 |
| Ёмкость между любыми низкочастотными контактами и между радиочастотным контактом и его корпусом, пФ, не более | 4,0 |
| Ток на контакт для низкочастотных соединителей, А, не более | 10,0 |
| Максимальное рабочее напряжение для низкочастотных контактов, В, не более | 355 |
| Максимальное рабочее напряжение для радиочастотных контактов диаметром 0,5 мм, В, не более | 145 |
| Максимальное рабочее напряжение для радиочастотных контактов диаметром 0,8 мм, В, не более | 355 |
| Сопротивление изоляции между внутренним контактом и корпусом радиочастотного соединителя не менее, МОм | 1000 |
| Марка кабеля для подключения | РК-75-1-22 |
