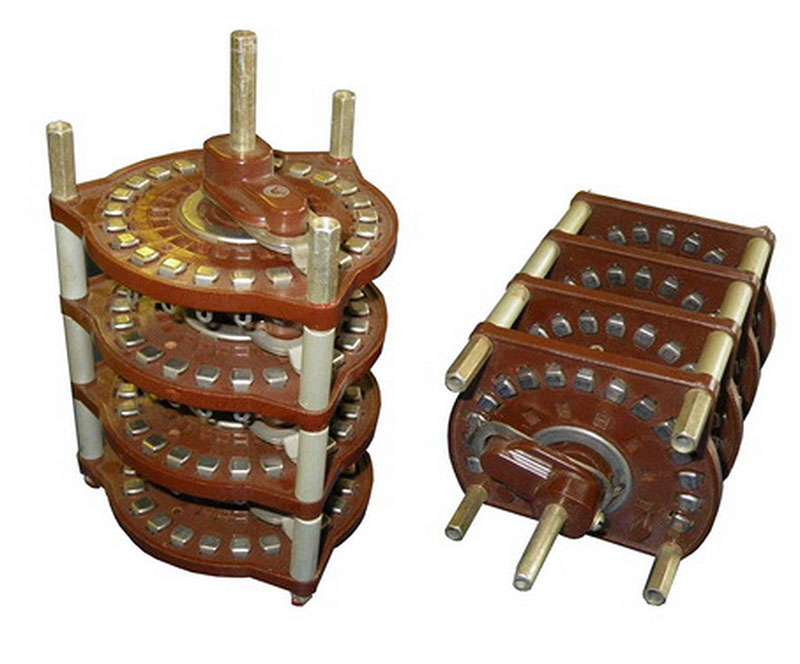

Переключатели щеточные

Переключатели щеточные предназначены для коммутации электрических цепей постоянного и переменного токов.

Структура условного обозначения

Переключатели обозначаются так: 3(4, 5, 8, 12, 15, 23, 24)П1(2, 3, 4)Н1(2)В ЕЩ0.360.600 ТУ, где

  • 3 (4, 5, 8, 12, 15, 23, 24) П - количество рабочих положений на плате;
  • 1 (2, 3, 4) Н - количество направлений (плат);
  • 1 (2) - величина угла между рабочими контактами:
  • 1 - фиксация через 15°;
  • 2 - фиксация через 30°;
  • В - всеклиматическое исполнение по ГОСТ 15150-69;
  • отсутствие буквы - УХЛ по ГОСТ 15150-69;
  • ЕЩ0.360.600 ТУ - обозначение технических условий.
Технические характеристики
Наименование Значения
Ток, А:
  • постоянный
  • переменный при напряжении до 380 В
  • переменный при напряжении до 220 В
 от 0,1 до 0,5
от 0,1 до 1
от 0,1 до 2
Напряжение, В (эфф ):
  • для постоянного тока
  • для переменного тока
 от 10 до 220
от 10 до 380
Max коммутируемая мощность, Вт (В·А) 110
Сопротивление электрического контакта, Ом 0.04
Сопротивление изоляции, МОм 1000
Электрическая прочность изоляции, В (эфф ) 1500
Момент переключения, Н·м (кгс·см):
  • для одно- и двухплатных переключателей
  • для трех- и четырехплатных переключателей
 от 0,2 (2) до 0,588 (6)
от 0,2 (2) до 1,176 (12)
Число коммутационных циклов в зависимости от типономиналов от 2500 до 5000
Min наработка на отказ, ч 20000
Срок сохраняемости, лет 15
