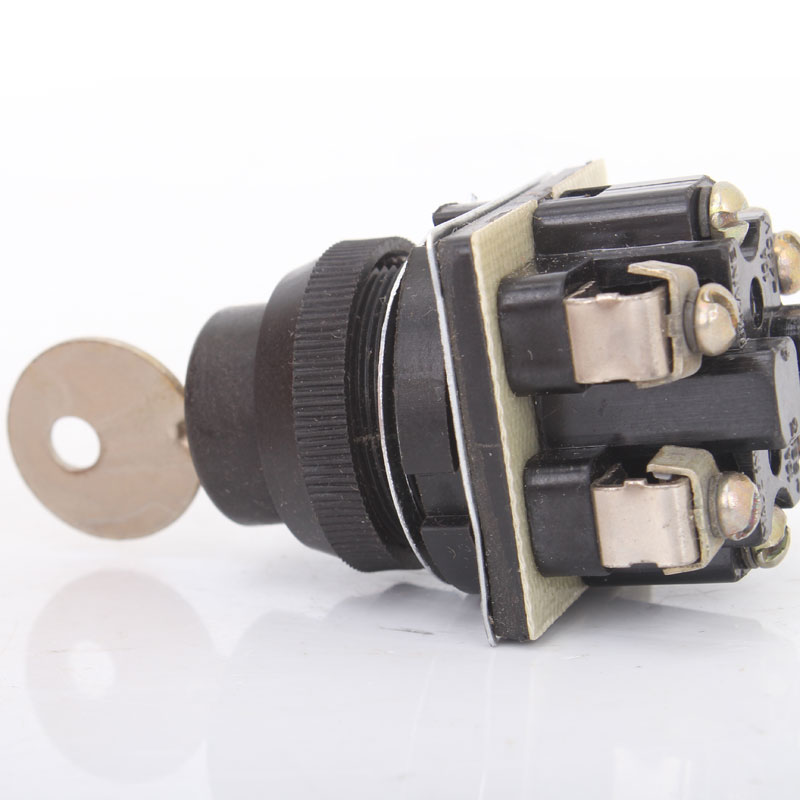

Переключатели ПЕ-181 используются для замыкания-размыкания электрических цепей в постах и пультах управления, на станках, кузнечно-прессовом оборудовании, на конвейерах, в железнодорожных вагонах и локомотивах, трамвайных вагонах и вагонах метро, для управления кран-балками, тельферами и лебедками.
Структура условного обозначения
Исполнение
| Тип |
Исполнение |
Управляющее устройство (привод) |
Количество контактных цепей |
Примечание |
| Замыкающих |
Размыкающих |
| ПЕ-181 |
1 |
Встроенный цилиндрический замок на 3 положения |
2 |
- |
Во включенном положении ключ вынимается |
Технические характеристики
| Тип привода |
с замком и ключом |
| Номинальный рабочий ток In, А |
10 |
| Номинальное напряжение Ue, В |
220 (DC) |
| 500 (AC), 50/60Гц |
| Номинальное напряжение по изоляции Ui, В |
660 |
| Относительная продолжительность включений (ПВ) |
40...60% |
| Механическая износостойкость, циклов ВО |
1000 000 |
| Коммутационная износостойкость, циклов ВО |
1 000 000 |
| Степень защиты |
IP40; IP54 |
| Сечение присоединяемых проводов, мм², не более |
2,5 |
| Температура окружающей среды, °С |
от –40 до +40 |
