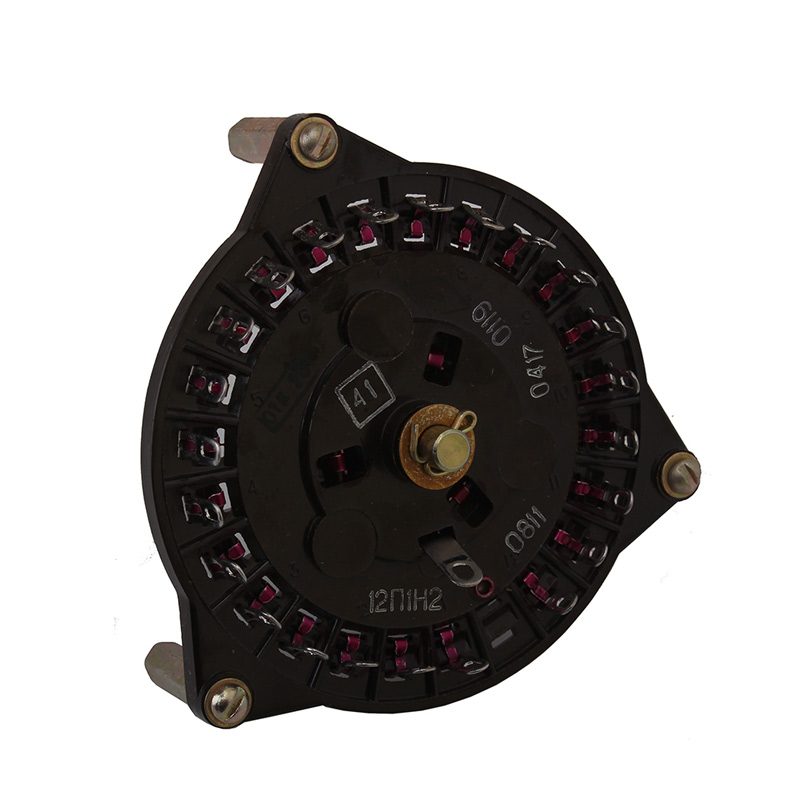

Переключатель 12П1Н2 ОЮО.360.600ТУ предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Структура условного обозначения
Переключатели маркируются так: 12П1Н2 ОЮО.360.600ТУ, где:
- 12П - количество рабочих положений на плате (3П, 4П, 5П, 8П, 12П, 15П, 23Пили 24П);
- 1Н - количество направлений (плат) в переключателе (1Н, 2Н, 3Нил и 4Н);
- 2 - величина угла между рабочими контактам и (1 - фиксация через 15º или 2 - фиксация через 30º);
- ОЮО.360.600ТУ - номер технических условий.
| Параметр | Значение |
| Фаза перехода: | |
| Переключатели с одной и двумя платами: | от 0,2 до 0,588 Н.м |
| Переключатели с тремя и четырьмя платами: | от 0,2 до 1,176 Н.м |
| Метод монтирования | объемный |
| Оптимальный спектр температур во время работы переключателя: | от -60 до +85 градусов |
| Масса устройства | 120 грамм |
| Изоляционное противодействие: | 1 000 МОм |
| Противодействие электроконтакта: | 0,3 Ом |
| Изоляционная прочность: | 1 500 Вэфф |
| Общее число контактов | 12 |
| Общее число направлений | 1 |
| Гарантийный срок использования: | 10 лет |
