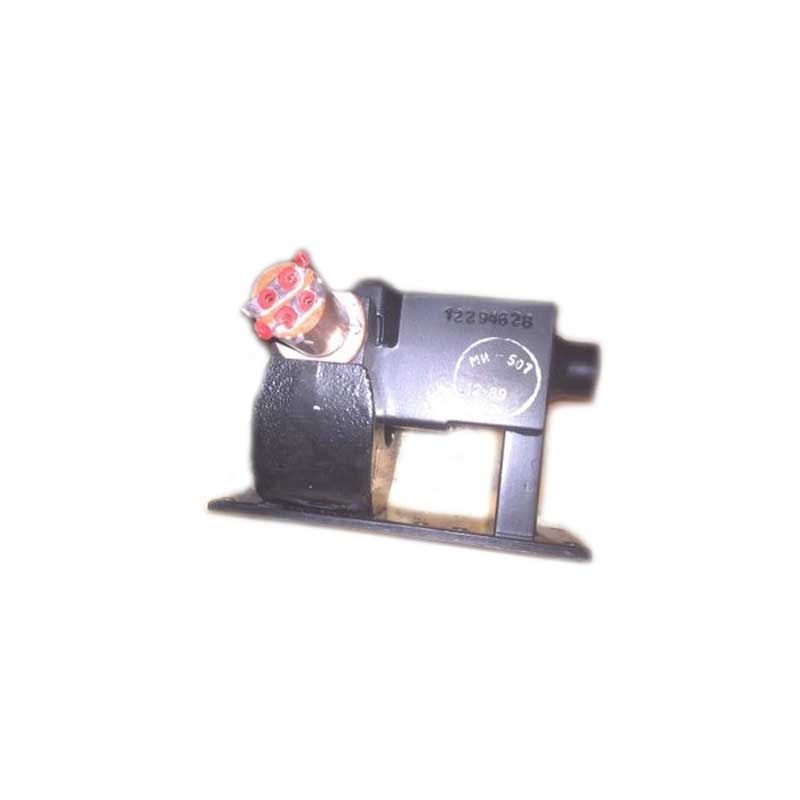

Магнетроны МИ-507, МИ-390 применяются для работы в радиолокационных станциях на частотах 9400-9460 МГц и мощностью до 7 кВт.
Технические характеристики
- Тип магнетрон импульсный
- Область применения генератор мощных импульсов СВЧ-энергии
- Конструкция металлостеклянный
- Масса 1,2 кг
- Габариты 117х74х42.5 мм
- Рабочий диапазон частот 9400-9460 МГц
- Выходная мощность 7 кВт
- Напряжение накала 6,3 В
- Ток накала 1,6-1,9 А
- Напряжение анода 5,5-6,5 кВ
- КСВН, не более 1,1-1,5
- Перестройка частоты 15 МГц
- Длительность импульса 0,1 мкс
