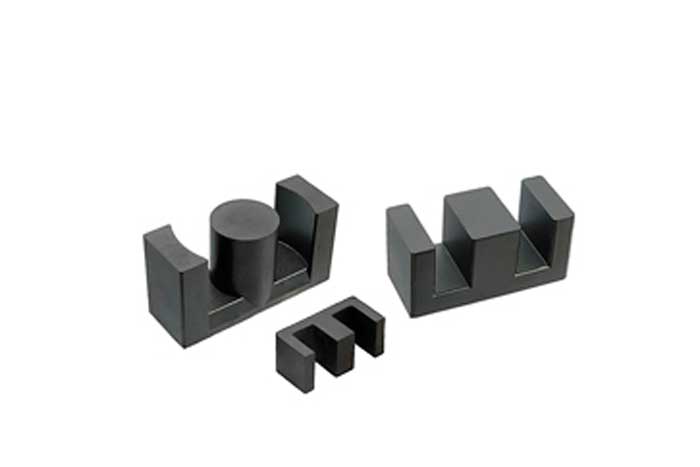

Ферриты Ш-образные EEM, EER, М2000НМ - это постоянные магниты, которые производятся из кристаллического вещества, относящегося к группе марганцево-цинковых ферримагнетиков, MnZn-феррита марки PC40 и марки HM.
Область применения
Ферриты Ш-образные широко используются в телекоммуникационной промышленности, в различных устройствах электрооборудования и в радиоэлектронной аппаратуре, например, трансформаторах, магнитных головках, жестких дисках компьютеров, дросселях помехоподавления, частотных фильтрах.
Технические характеристики ферритов EE
| Серия |
Размеры, мм |
| L |
B |
H |
h |
A1 |
A2 |
| EE 8,3/8/4 PC40 |
8,3 |
4 |
8 |
3,2 |
6,7 |
1,9 |
| EE 10/5,5/5 PC40 |
10 |
5 |
5,5 |
4,3 |
8,6 |
2,6 |
| EE 16/6/5 PC40 |
16 |
5 |
6 |
5,3 |
11,7 |
4 |
| EE 16/8/5 PC40 |
16 |
5 |
8 |
5,3 |
11,7 |
4 |
| EE 19/8/5 PC40 |
19 |
5 |
8 |
5,8 |
13,8 |
4,7 |
| EE 20/10/5 PC40 |
20 |
5 |
10 |
5,5 |
15,2 |
5,7 |
| EE 25,4/10/7 PC40 |
25,4 |
7 |
10 |
6,9 |
18,7 |
6,1 |
| EE 25/13/7 PC40 |
25 |
7 |
13 |
8 |
15,8 |
5,75 |
| EE 30/15/7 PC40 |
30 |
7 |
15 |
- |
- |
- |
| EE 32/16/11 PC40 |
32 |
11 |
16 |
- |
- |
- |
| EE 32/16/9 PC40 |
32 |
9 |
16 |
- |
- |
- |
| EE 36/18/11 PC40 |
36 |
11 |
18 |
9,8 |
24,8 |
9,4 |
| EE 42/21/15 PC40 |
42 |
15 |
21 |
10,5 |
29,5 |
12,3 |
| EE 42/21/20 PC40 |
42 |
20 |
21 |
29,5 |
29,5 |
12 |
| EE 55/28/21 PC40 |
55 |
21 |
28 |
- |
- |
- |
| EE 55/28/25 PC40 |
55 |
25 |
28 |
- |
- |
- |
| EE 65/32/27 PC40 |
65 |
27 |
32 |
- |
- |
- |
Технические характеристики ферритов EER
| Серия |
Размеры, мм |
| L |
B |
H |
h |
A1 |
Ød |
| EER 34/17/11 PC40 |
34 |
11 |
17 |
12,7 |
25,6 |
10,7 |
| EER 39/20/13 PC40 |
39 |
13 |
20 |
17 |
29,5 |
12,7 |
| EER 44/22/15 PC40 |
44 |
15 |
22 |
- |
- |
- |
| EER 49/25/16 PC40 |
49 |
16 |
25 |
- |
- |
- |
| EER 54/28/19 PC40 |
54 |
19 |
28 |
- |
- |
- |
| EER 59/31/22 PC40 |
59 |
22 |
31 |
- |
- |
- |
Технические характеристики ферритов М2000НМ Ш
| Серия |
Размеры, мм |
| L |
B |
H |
h |
A2 |
b |
| М2000НМ Ш 9х4х4 |
9 |
4 |
4 |
- |
- |
- |
| М2000НМ Ш 11х6х5 |
11 |
6 |
5 |
- |
- |
- |
| М2000НМ Ш 13,5х6,5х6 |
13,5 |
6,5 |
6 |
- |
- |
- |
| М2000НМ Ш 16,5х7,5х4,5 |
16,5 |
7,5 |
4,5 |
- |
- |
- |
| М2000НМ Ш 21х10х7 |
21 |
10 |
7 |
- |
- |
- |
| М2000НМ9 Ш 4х4 |
16 |
4 |
8 |
5,2 |
4 |
3,2 |
| М2000НМ Ш 5х5 |
20 |
5 |
10 |
6,5 |
5 |
4 |
| М2000НМ9 Ш 6х6 |
24 |
6 |
12 |
8 |
6 |
5 |
| М2000НМ9 Ш 7х7 |
30 |
7 |
15 |
9,5 |
7 |
6 |
| М2000НМ9 Ш 8х8 |
32 |
8 |
16 |
11,5 |
8 |
7,5 |
