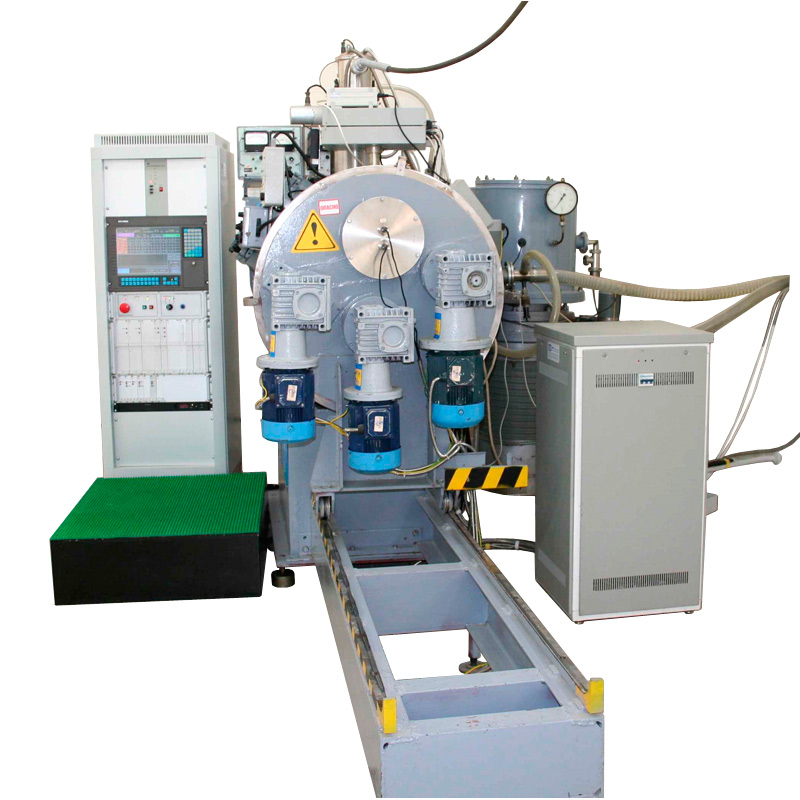

• Электронно-лучевая сварочная аппаратура ЭЛА-2000 фото 1

Электронно-лучевая сварочная аппаратура ЭЛА-2000

Электронно-лучевая сварочная аппаратура ЭЛА-2000/6, ЭЛА-2000/30В, ЭЛА-2000/60В, ЭЛА-2000/120 является электротехническим оборудованием для выполнения неразъемного соединения металлических изделий.

Назначение

Позволяет реализовать однопроходное сваривание металлических сплавов в вакууме, что востребовано при:

  • самолетостроении,
  • кораблестроении,
  • машиностроении,
  • космической отрасли.

Устройство и работа

В составе аппаратуры имеются узлы:

  • лучевой развертки,
  • лучевого наведения,
  • бинарного преломления,
  • предотвращения образования дефектов.

Особенностями конструкции являются:

  • триодная пушка,
  • лантаноборидный катод пушки,
  • размещение пушки на манипуляторе,
  • работа сканера в режиме отраженных электродов.
Толщина конструкции

Материал

ЭЛА-6 толщина, мм

ЭЛА-30В толщина, мм

ЭЛА-60В толщина, мм

ЭЛА-120 толщина, мм

отнош. глубины к ширине шва

Углеродистые стали

10

75

100

200

15-20

Стали и сплавы аустенитного класса

15

90

120

250

15-20

Титан и его сплавы

20

110

150

300

15-20

Сплавы на основе алюминия

25

150

200

400

30
Технические характеристики электронно-лучевой аппаратуры мощность 6, 30, 60, 120 кВт

Параметры

ЭЛА-6

ЭЛА-30В

ЭЛА-60В

ЭЛА-120

Максимальная мощность луча, кВт

6

30

60

120

Ускоряющее напряжение, кВ

60

60

60

120

Диапазон регулировки тока сварки, мА

0,1-100

1-500

1-1000

1-1000

Стабильность ускоряющего напряжения, %

± 0,5

± 0,5

± 0,5

± 0,5

Стабильность тока сварки, %

± 0,5

± 0,5

± 0,5

± 0,5

Угол отклонения луча, град.

± 7

± 7

± 7

± 7

Время нарастания тока сварки по программе в начале сварки, с

1-8

1-8

1-8

1-8

Время изменения тока сварки и фокусировки по программе в конце сварки, с

2-140

2-140

2-140

2-140

Время срабатывания вакуумного клапана пушки, с

2

10

10

10

Частота развертки луча, Гц

800 ± 50

800 ± 50

800 ± 50

800 ± 50

Расстояние от среза пушки до изделия, мм

50-450

100-500

100-500

100-500

Потребляемая мощность, кВА

10

57

90

220

Охлаждаемая вода:
давление, мПа
минимал. расход, л

0.3-0.4
25

0.3-0.4
25

0.3-0.4
25

0.3-0.4
25

Масса аппаратуры, кг

1400

2700

3000

6000

Управление от компьютера

есть

есть

есть

есть
Габаритные размеры

Комплектность

ЭЛА-6

ЭЛА-30В

ЭЛА-60В

ЭЛА-120

Пушка электронная

205х290х550

205х290х550

205х290х550

205х290х550

Источник выс.вольтн. I

857х963х866

1180х1218х1340

1064х1372х1355

1350х1064х1388

Источник выс.вольтн. II

-

-

-

1294х1270х1388

Регулятор напряжения

-

660х862х1414

660х862х1502

1034х1572х1480

Пульт

200х200х100

480х150х360

480х150х360

480х150х360

Шкаф силовой

650х850х1600

554х570х1408

554х570х1408

554х570х1648

Ограничитель тока I

-

440х690х780

440х690х780

440х690х780

Ограничитель тока II

-

-

-

440х690х780

Стойка управления

650х850х1600

800х1200х1230

800х1200х1230

800х1200х1230
Технические характеристики универсальных сварочных машин с объемом вакуумных камер 0,25 и 1,7 куб.м.

Тип камеры

0,25

1,7

Объем, куб. м.

0,25

1,7

Габаритные размеры, м

0,6х0,6х0,7

1,2х1,2х1,2

Перемещение по оси X, мм

300

600

Перемещение по оси Y, мм

150

400

Диапазон скоростей перемещения, мм/с.

1,5 - 10

1,2 - 12

Точность позиционирования, мм

± 0,1

± 0,15

Устройство вращения:
- скорость вращения, rmp
- диаметр планшайбы, мм

0,1 - 15
300

0,08 - 17
600
Максимальный вес детали, кг

100

500

Комплектация электронно-лучевой аппаратурой мощностью, кВт

6, 30

30, 60
